About ArchiAct

動態測試、量測及控制 最佳解決方案的提供者

A Best Provider in Dynamic Test, Measurement, and Control Solutions

ArchiAct艾爾錡科技是一群對動態測試、量測、控制、監測..等提供解決方案及熱愛研究與實測者組織而成立。主要致力於載具(汽車、摩托車、電動車、全地形車及自行車等)領域的結構與性能資料檢測與監測等量測,包含汽、機車、電動車、無人駕駛、NCAP/NHTSA法規驗證設備及卡鉗、支架、碟盤自動化檢測設備等。引進世界上最先進的資料獲取與測試儀器、感測器,並且提供專業的儀器諮詢與完善的測量解決方案服務。提供了3B: Best Products, Best Solutions, Best Service

More
Products

產品介紹

Application & Technology

技術及測試應用

2024-05-29

量測氣體洩漏的好工具 -新型氣體洩漏偵測器介紹(上)

量測氣體洩漏的好工具-新型氣體洩漏偵測器介紹 1.前言 隨著全球暖化聖嬰現象的加劇,國際間對ESG的議題越來越關注,歐盟執委會主席 烏爾蘇拉•格特魯德•馮德萊恩提出歐盟計畫在2030年要達到減碳 55%,2050年達0排碳,而臺灣也積極響應此議題設立目標-2030年減碳 25%。氣候的變遷,企業生產過程中排放二氧化碳是最大因素,環境帶給企業的是提供資源給企業,而企業使用資源來產出商品,最終必須達到企業與環境共存共榮。 目前台灣的用碳大戶及大企業在碳盤查(包含: 組織內碳盤查、供應鏈碳盤查、產品碳足跡)大致已完成,接下來是設定減碳目標及國內外碳費/稅對應、碳交易市場參與…等等。許多企業更擬定策略以因應及改善,如: ●推動低碳製造:持續採用最佳技術減少溫室氣體排放。 ●使用再生能源:持續購買再生能源及設置太陽能發電系統,增加再生能源使用量 ●改善能源使用效率:規畫年度新增節能措施,積極落實節能行動,提高能源使用效率。 故提高能源使用效率及在工廠內降低氣體洩漏所造成的能源損耗及環境的危害,就成為工廠積極著手改善的項目。 2.氣體洩漏潛在的成本 據歐盟統計,以壓縮氣體生產之每年消耗80 TWh(TWh:百萬兆瓦)的電力. 其中有15%(約12 TWh)是壓縮氣體系統中的洩漏損耗。如果能找出洩漏處並加以修復,即可避免因氣體洩漏而造成其中80%或9.6 TWh的浪費,故透過修復氣體洩漏可節省約8.64億歐元。 ▲上圖為常見無塵室機房內的管線氣體洩漏。 ▲註解: TWh:百萬兆瓦 3.壓縮氣體洩漏會造成的損耗 將12 TWh(TWh:百萬兆瓦)的能量損失量與能源列出,很明顯12 TWh約為: ●超過一個德國最大的核電站的生產能量。(下圖左) ●德國鐵路一年的用電量。(下圖中) ●是德國貝格卡門燃煤電廠CO2二氧化碳排放量的兩倍 (下圖右),損失金額約達108億歐元。 在檢測洩漏和確保設備能兼具高效運作方面,透過超聲波紅外線熱像聲學相機的快速檢測可讓公司節省下列能源成本: ●通過成功定位和解決氣體洩漏,平均可以節省12%的能源成本。 ●還可以提高操作安全性,並通過減少壓縮機的運行時間來延長設備的維護間隔和使用壽命。 因此,許多公司對其機器和設備進行定期審核和檢查。 其中透過生命週期成本(LCC)的計算,能源成本通常超過75%。 以某氣體設備為例: 4.國內知名氣體廠-巡檢氮氣儲槽實例 液氮儲存區液態氮洩漏可能引發之危害,如外力衝擊造成管線斷裂而導致液態氮外洩事件,其可能引發之連鎖反應,並可能衍生多重風險堆疊衝擊,不僅會造成廠房、周圍儲槽及公共道路遭受嚴重破壞,更導致嚴重人員傷亡、財產損失與製程中斷等嚴重後果,人員的定檢、巡檢時是不易檢測到的。使用超音波紅外線熱像聲學相機則可做更精密性的定檢或巡檢,從遠處(高空)拍攝氮氣儲存槽,超音波紅外線熱像聲學相機(SOUNDCAM ULTRA 3 IR)即可輕易地得知洩漏處,進行改善方案。 5.量測氣體洩漏的好工具 超音波聲學相機,又稱麥克風陣列,通常配備數十個到超過百個麥克風同步採集聲音信號,並通過攝像鏡頭採集視頻訊號及影像,由後端信號處理算法合成「聲音圖片」和「聲音影片」,以即時直觀的方式顯示噪音聲源位置,可用來定位產品或零部件的異音或微小的氣體洩漏異音。 使用超音波紅外線熱像聲學相機做工廠氣體洩漏、廠務巡檢、定檢等量測之 四大優勢如下圖: 如以德國製CAE -SOUNDCAM ULTRA IR 3超音波紅外線熱像聲學相機為例: 它配置有176顆高靈敏度麥克風、高解析度光學攝像頭,同時波紋狀的凸起可以起到保護麥克風的作用。對麥克風陣列Beamforming算法的實現進行了改進,大大提高了「聲音影像」的實時性和解析度,快速成像達到每秒100幀,可捕捉瞬態異音。 透過SOUNDCAM ULTRA 3 IR 可快速、輕鬆地檢測空氣、氣體和真空洩漏。壓縮空氣、氣體和真空洩漏檢測從未如此簡單。這些設備可以識別壓縮空氣和氣體系統所需的維修。 資料來源: Peter Radgen彼得•拉跟博士:歐盟壓縮空氣系統,發表於2001年 (Peter Radgen)彼得•拉根博士,(Manuel Unger)曼努埃爾•昂格博士; 壓縮空氣洩漏的理論和實驗評估,斯圖加特大學,2019年。

Read more
2024-05-29

量測氣體洩漏的好工具 -新型氣體洩漏偵測器介紹(下)

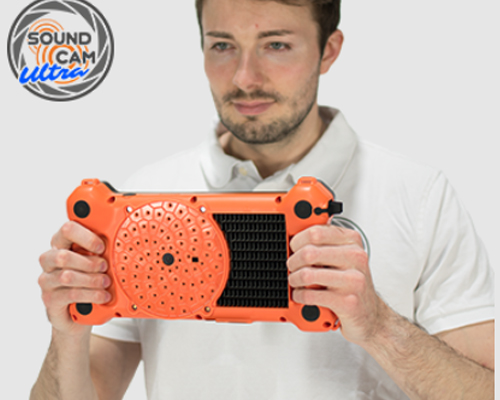

SOUNDCAM ULTRA 3 IR特點: •洩漏檢測技術利用麥克風陣列。CAE -SOUNDCAM ULTRA 3 IR頻率高達100K Hz(KHz=1000 Hz),可偵測人類聽覺範圍之外的聲音。 •偵測到的洩漏的音調將轉換為影像。讓使用者可即時查看聲源的位置。 • 業界最高100 fps(fps=每秒顯示影格數)的聲學更新率,即使是瞬間發生之異常現象也能補獲。 •首創結合IR Camera( 紅外線熱像儀)功能,二機一體,聲音與紅外線熱像圖同步紀錄觀察,同時觀察液體或設備噪音與溫度,提供正確判斷、節省巡檢時間,提高工作效能。 •對設備損傷曲線我們的SoundCam Ultra 3 IR可針對 (a)超音波 (b)噪音(異音) (c)溫度 (d)可見光影像(圖像) 等同步紀錄觀察,設備異常輕鬆察覺,無所遁逃。 •頻譜圖與時頻圖搭配影像與聲音即時顯示讓工程師能快速找到問題。 •透過Local Sound功能智能模式可降低背景噪音,即使在嘈雜的環境中,亦可速掃描區域察覺異音來源有問題的地方。 •內建記憶體可高達1TB(兆位元組=1000 GB),當偵測到問題時,快速按下按鈕即可擷取,不須額外接儲存裝置或電腦可長時間儲存資料,方便後續編輯報告或分享的照片和影片。 •提供洩漏報告軟體,幫您計算洩漏量與損失的金額,碳排放與維修排程。 •後製軟體做聲源進階分析與研究。 影像報告工具--洩漏報告 將頻譜圖與時頻圖搭配影像與聲音即時顯示讓工程師可快速編輯為報告, CAE -SOUNDCAM ULTRA 3 IR內建軟體並針對氣體洩漏可即時計算: •損失金額 •洩漏率 •碳排放量 •維修排程 6.結語 選擇正確的超聲波紅外線熱像聲學相機可以快速執行洩漏檢測功能和顯著提高工作效率,並可大大提高了工廠管線、機械運作、設備維護等等的工作效率。即使是設備在高峰運行期間仍可要進行定檢、巡檢,且都在短短幾個小時內即可檢查整個工廠或系統。除了洩漏檢測、視覺化影像、快速掃描和提供使用者簡潔方便使用介面。另外還提供了額外的紅外線熱像儀功能,測試應用還包括電氣局部放電檢測(可直接顯示PRPD相位分析圖)與設備異常、機械劣化….等等檢測。 除了應用在設備節能減碳還另可搭配客製化軟體進行 AI智能工廠設備監控與健診。幫助使用者建立AI模型以達工廠智能化,可提供: ① 氣體洩漏:算出洩漏率,損失金額,碳排放,維修排程 ② 放電異常:放電次數與PRPD相位分析圖 ③ 環境噪音:可幫助建立廠內聲景地圖,找到噪音源 ④ 設備異音:可用於設備異音檢測,結合AI可開發設備老化預判系統 所以本文所介紹的超聲波紅外線熱像聲學相機,必定能協助全國各工廠達到將來節能減碳的目標。 註: 英文名詞說明: Leak detection: 洩漏檢測 Currency: 貨幣 Pressure: 壓力 Cost per volume: 量單位成本 Energy cost: 能耗損失成本 Emission: 排放量 Running time per year: 每年運行時間 Gas type:氣體類型 Summary: 摘要 Number of measurement: 量測點數 Comment: 說明 Cost per volume:每單位量成本 Energy Costs: 能源成本 Running time per year: 每年運轉時間 CO2 Emission : CO2 排放量 Overall leakage per year: 每年整體洩漏 Currency: 貨幣 CO2 emissions per year: 每年CO2排放量 Volume Unit: 體積單位 Priority: 優先次序 Number of leakages: 洩漏點處 Leakage rate in L/min: 洩漏率(公升/分鐘) 資料來源: Peter Radgen彼得•拉跟博士:歐盟壓縮空氣系統,發表於2001年 (Peter Radgen)彼得•拉根博士,(Manuel Unger)曼努埃爾•昂格博士; 壓縮空氣洩漏的理論和實驗評估,斯圖加特大學,2019年。

Read more
2022-11-01

BASF巴斯夫化學將SoundCam聲學相機裝於機械狗用於廠房巡檢

BASF巴斯夫化學將SoundCam聲學相機裝於機械狗巡檢氣體洩漏與設備異常

Read more
News

最新消息

超音波紅外線聲學相機 於 2024國際半導體展實際展示

感謝您於9/4-9/6一同共襄盛舉2024 SEMICON TAIWAN國際半導體展

2024-09-09

我們非常珍惜這次與您交流的機會,請點擊下列連結填寫諮詢單,我們可提供更貼切的服務 → ←

Read More
113/9/4-6 SEMICON TAIWAN國際半導體展(南港展覽館二館4F 攤位NO.R7418)

113/9/4-6 SEMICON TAIWAN國際半導體展(南港展覽館二館4F 攤位NO.R7418)

2024-08-30

敬愛的業界先進們您好: 本公司將於113年9月4日(三)~6日(五)參與2024 SEMICON TAIWAN國際半導體展(南港展覽館一、二館)。 《工欲善其事,必先利其器》~我們將展示如何運用好的設備來預防工安意外發生,並幫助廠內實現ESG節能減碳,另可結合AI算法協助工廠智能化。誠摯邀請您蒞臨本公司攤位(二館4F NO.R7418)參觀與指導。 艾爾錡科技(股)公司全體員工敬邀

Read More

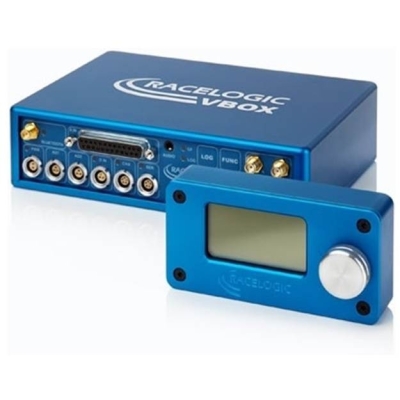

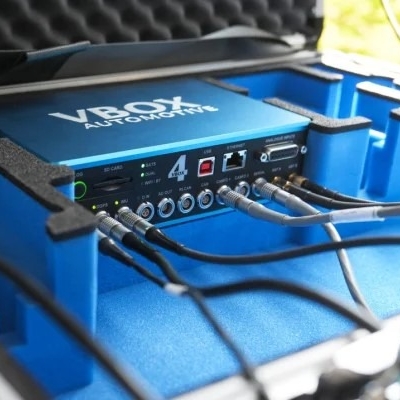

Racelogic-VBOX4 新上市!!高動態測試方面都大大的提升多功能性和精度與介面更多!

Racelogic-VBOX4 新上市!!高動態測試方面都大大的提升多功能性和精度與介面更多!

2024-08-27

告訴大家好消息! RACELOGIC -全新版VBOX 4 上市囉~ VBOX 4 在煞車測試、ADAS 感測器驗證和高動態測試方面, 展現了卓越的多功能性和精度,並且在介面上有了顯著提升。 強大的資料擷取:所有型號均配備 RTK 的 100 Hz 多星座 GNSS 接收器 CAN FD 擷取:完整記錄車輛的 CAN 總線數據,包括 CAN FD IMU 整合:IMU05 保證資料精度一致 乙太網路連接:與駕駛機器人無縫集成 三種型號:針對不同測試應用量身定制 如果您對我們的產品有任何疑問或想了解更多詳情,請隨時與我們聯繫。 我們的專業團隊隨時準備為您提供支援與解答,期待您的來信!

Read More
因颱風影響【VBOX Test Suite教學 & RACELOGIC新產品分享會】活動延期至113年7月31日

因颱風影響【VBOX Test Suite教學 & RACELOGIC新產品分享會】活動延期至113年7月31日

2024-07-31

因颱風影響,原訂113年7月24日的活動延期至113年7月31日舉行,歡迎業界先進們報名參加,我們期待在活動中與您見面,一起探討VBOX產品的最新技術和應用。 ※本活動採預約報名方式,請即早報名參加以免向隅※ 一、時間:2024年7月31日(三) 13:30~16:30 二、地點:艾爾錡科技股份有限公司會議室(新北市永和區福和路275號8樓) 三、主題一:VBOX Test Suite軟體教學、主題二:RACELOGIC新產品分享 四、報名方式: 請於7月29日前點此連結表單完成線上報名

Read More

2019年 VBOX-Test Suit 產品教育訓練課程

2019-10-14

親愛的客戶, 您好: 汽車的性能要求越來越高與汽車安全性越來越被重視,使得測試工作亦越來越繁重,車輛的動態量測如AEB Test、 ESC Test、Rollover Test、Lane Change Test,…汽車安全系統ADAS Test 等試驗亦因應未來趨勢及國際法規要求而更顯得重要...

Read More
